七彩虹战斧冰霜B760M主板装机展示：DDR4仍是低预算玩家合理选择

最近新推出的主板基本上都是围绕DDR5内存芯片展开的。即使在2024年，DDR4的性能也不会落下风。对于家庭办公或一般游戏等场景，DDR5和DDR4并没有拉开明显的差异，但价格却拉开了明显的差距。双倍价格并没有带来同等的性能提升。如果不是为了追求高端性能，更注重性价比，价格相对较低的DDR4显然更适合。战斧系列是多彩家庭系列中面向主流用户的产品。炫彩BATTLE-AX B760M-WHITE WIFI V20主板采用12+1+1相数字供电设计方案，配备四个DDR4内存插槽。接下来，我们将分享这款主板的性能测试。

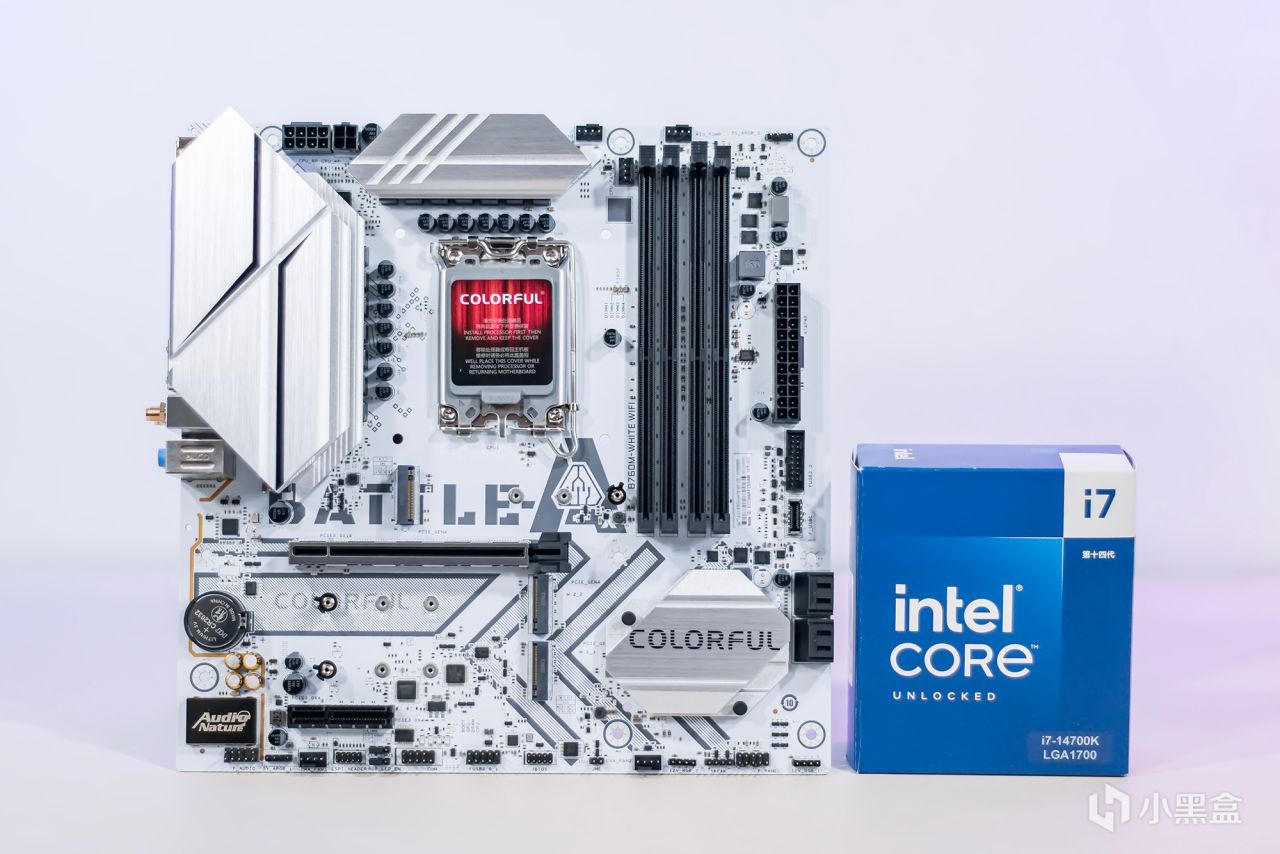

炫彩BATTLE-AX B760M-白色WIFI V20主板采用M-ATX（245mm×245mm）板设计，白色PCB板上丝网印刷有战斧字母，电源模块和PCH芯片上覆盖有银白色铝合金散热模块。整体看起来与炫彩家冰霜系列主板的设计理念基本一致。

与ATX规格相比，MATX规格较小，内存芯片和固态硬盘之间的兼容性几乎没有明显差异。主板背面的元器件并不多，主要分布在电源模块的位置。橙色线条设计在左下角（正面）PCB中，这实际上是声卡芯片的隔离区域。特别设计的独立区域可以减少电路对声卡的干扰。

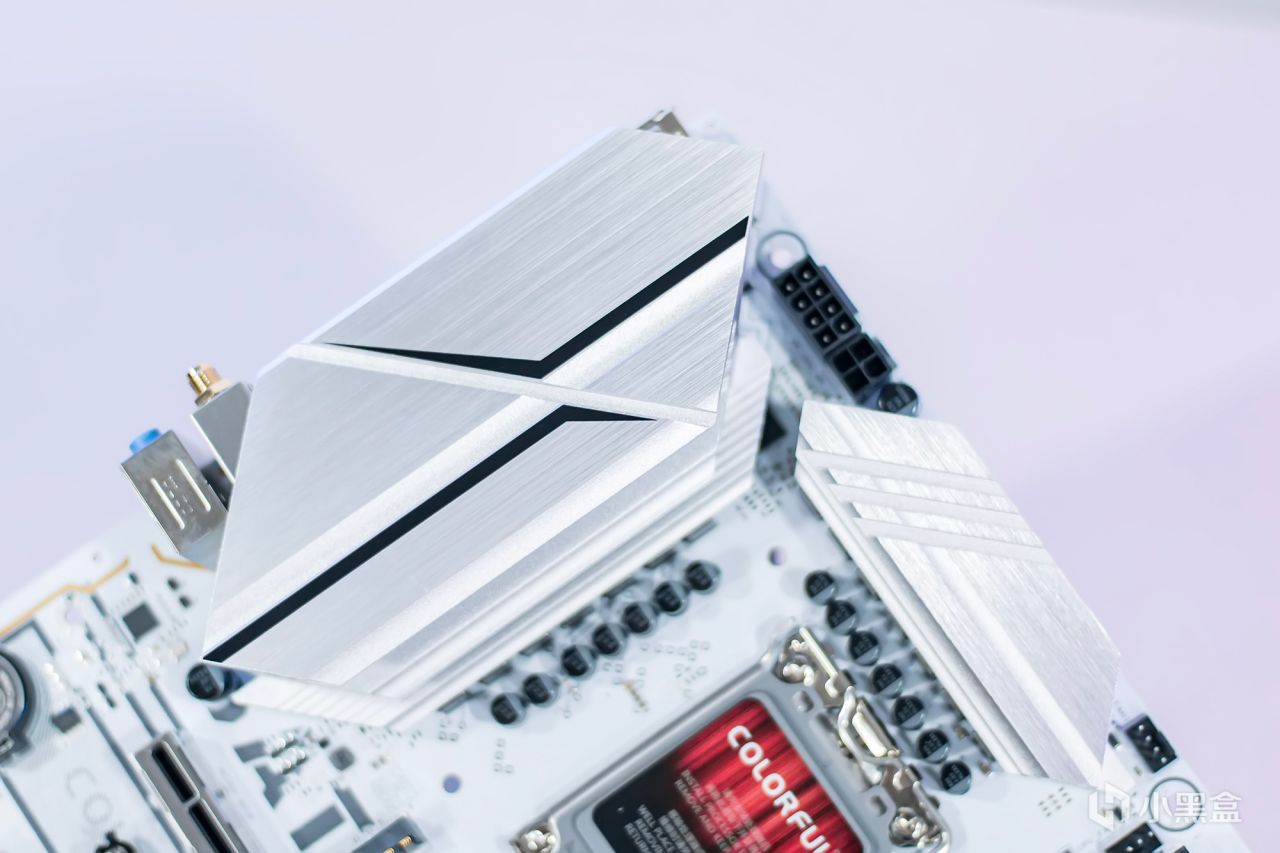

电源模块负责给处理器供电，同时也是发热大户，必须配备足够的散热模块。多彩BATTLE-AX B760M-WHITE WIFI V20主板配备了相当厚的铝合金散热模块，其表面经过拉丝金属技术处理，并具有战斧图像凹槽设计。此外，主板背面的I/O接口盖板在出厂时没有安装在一起。

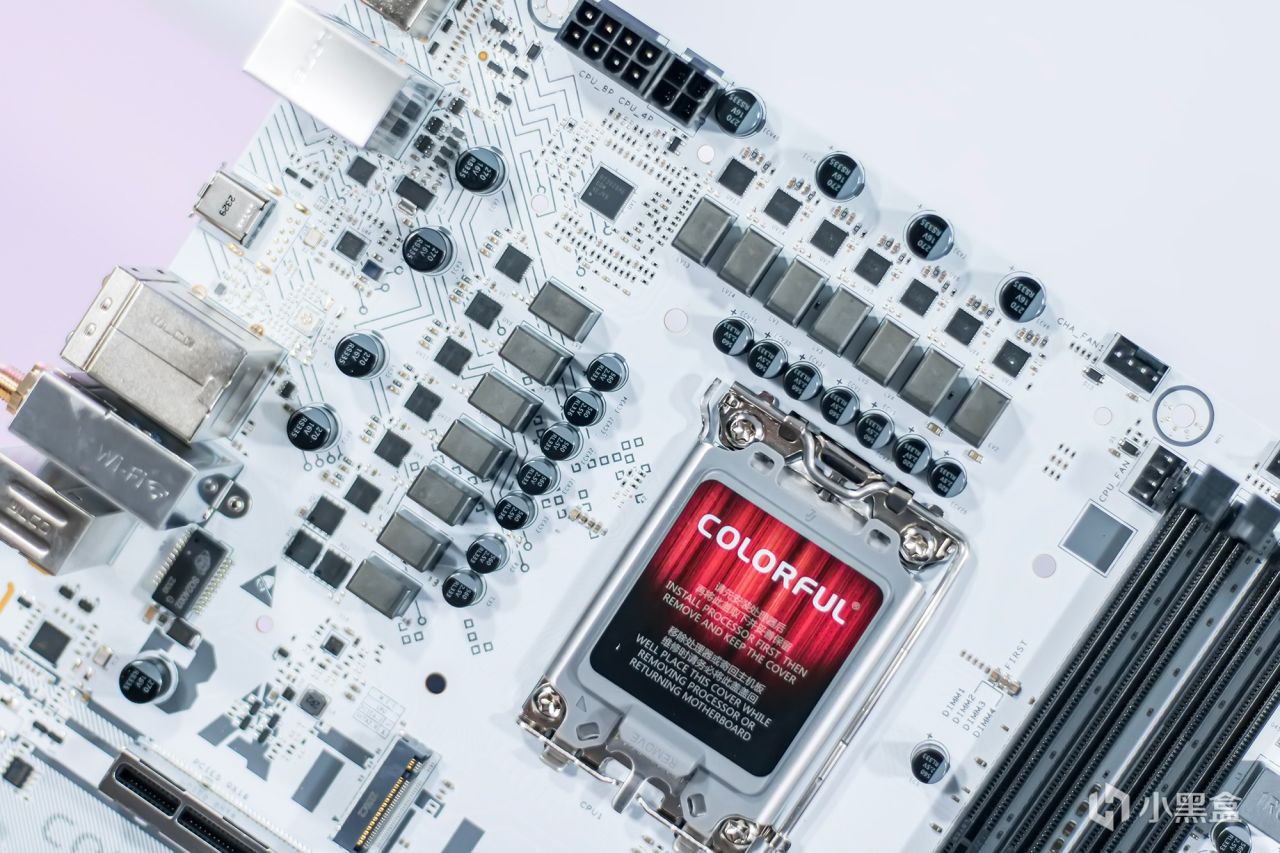

供电规格方面，炫彩BATTLE-AX B760M-WHITE WIFI V20主板采用12+1+1相数字供电设计方案，其中处理器核心供电为12相，核显供电为1相。PWM主控芯片为Risaki技术的RT3628AE，核心电源DrMos芯片来自IWC半导体技术，封装型号为BR003P48，最大稳定输出电流为55A。电源规格可以轻松满足i5级别处理器的要求。

主板配备了四个DDR4内存插槽，均采用单面卡扣设计。单个内存模块的最大容量为32 GB，完全插入时总内存容量可达到128 GB，并支持双通道模式和XMP2.0内存技术。宣传存储器的工作频率可以达到4800 MHz（OC）。实际频率取决于处理器和内存模块的物理性能。

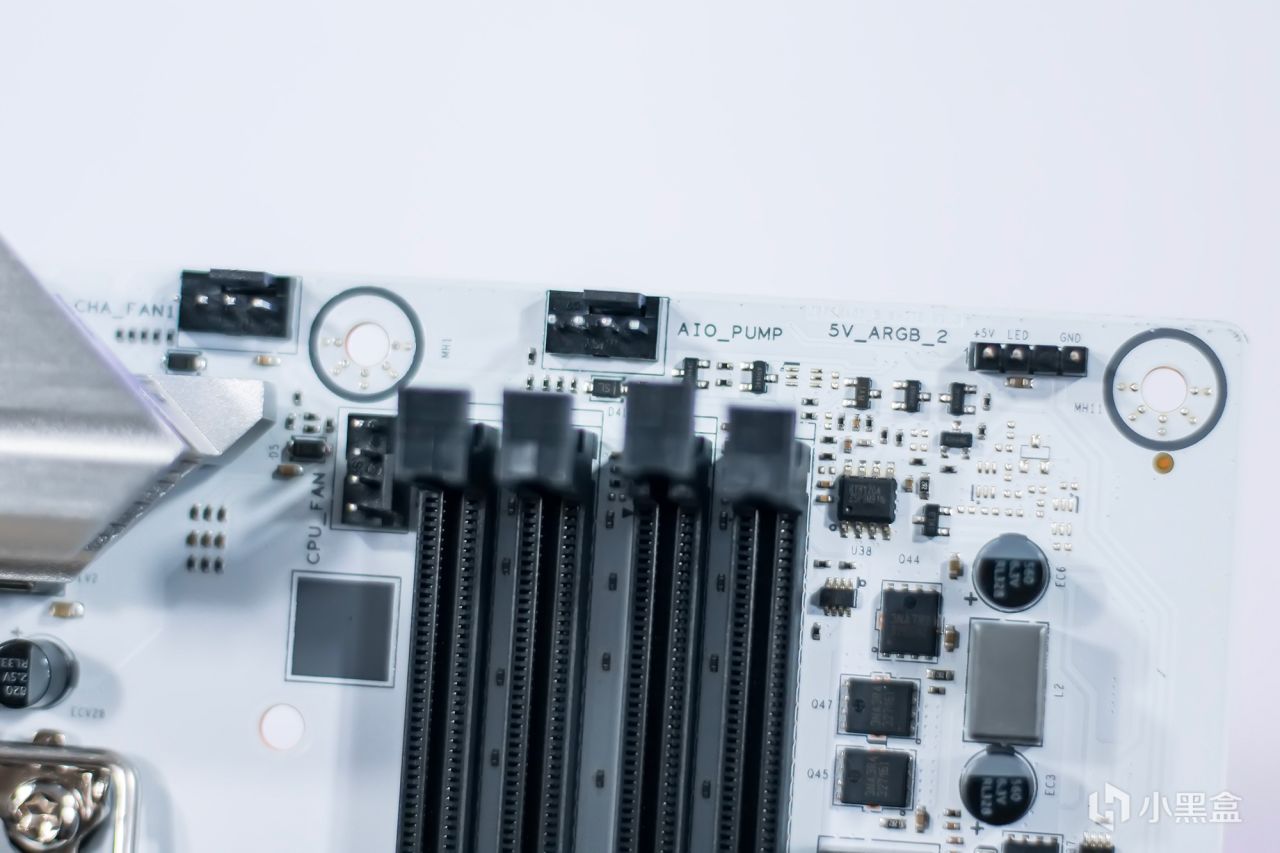

位于内存插槽的上侧，它还提供了一组5V ARGB灯效果接口和三组4Pin冷却风扇电源接口，即使使用水冷散热器也足够了，使其更容易安装和使用，而无需专门布线到主板的下侧。内存模块的右侧提供了一个USB 3.2第1代A型前可扩展插槽和一个USB 3.2第1代C型前可扩展插槽。

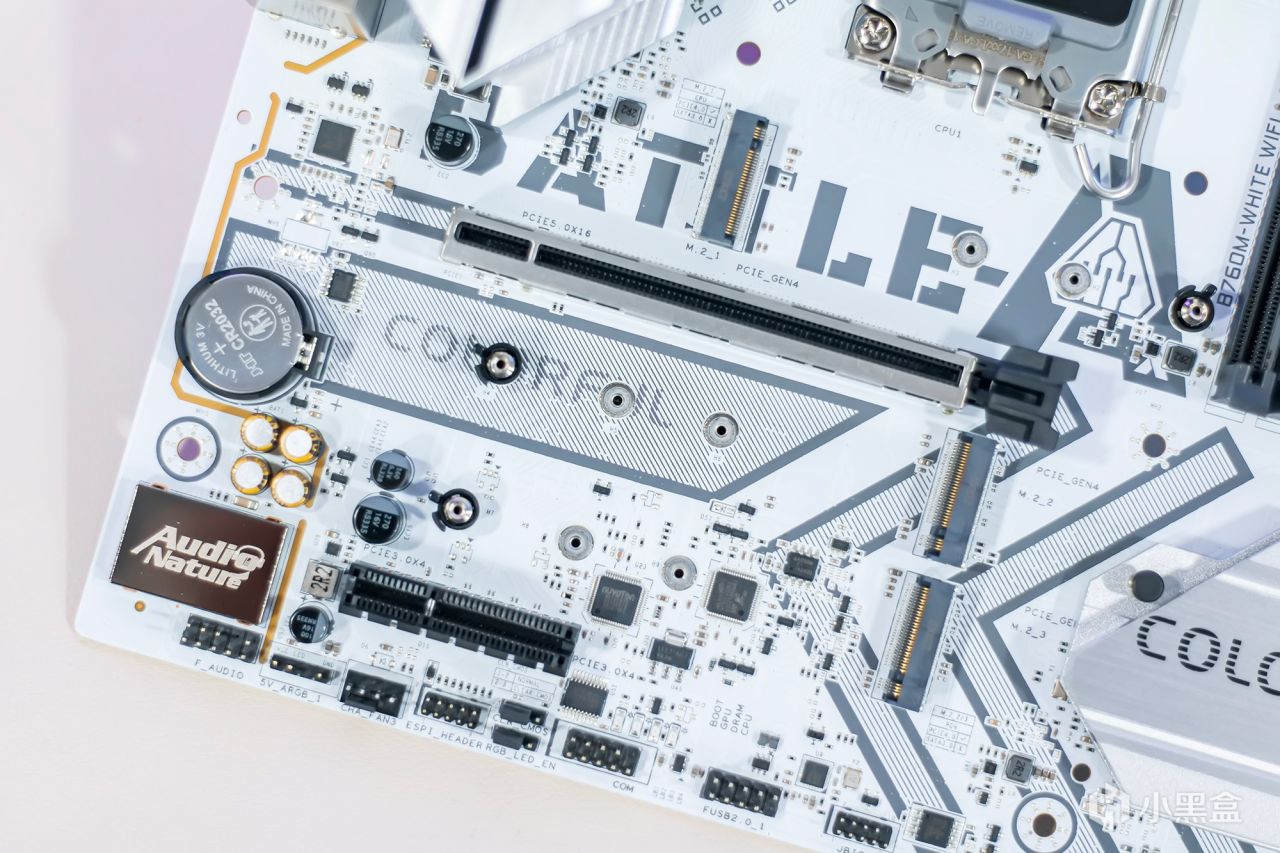

炫彩BATTLE-AX B760M-WHITE WIFI V20主板配备了一个PCIe5.0 x16全尺寸显卡插槽，插槽外部完全由金属加固物包裹，有效提高了整体稳定性和使用寿命。下方还有一个PCIe3.0 x4插槽，可以适当搭配M.2适配卡等配件，增加固态硬盘的插槽，充分利用主板的传输带宽。

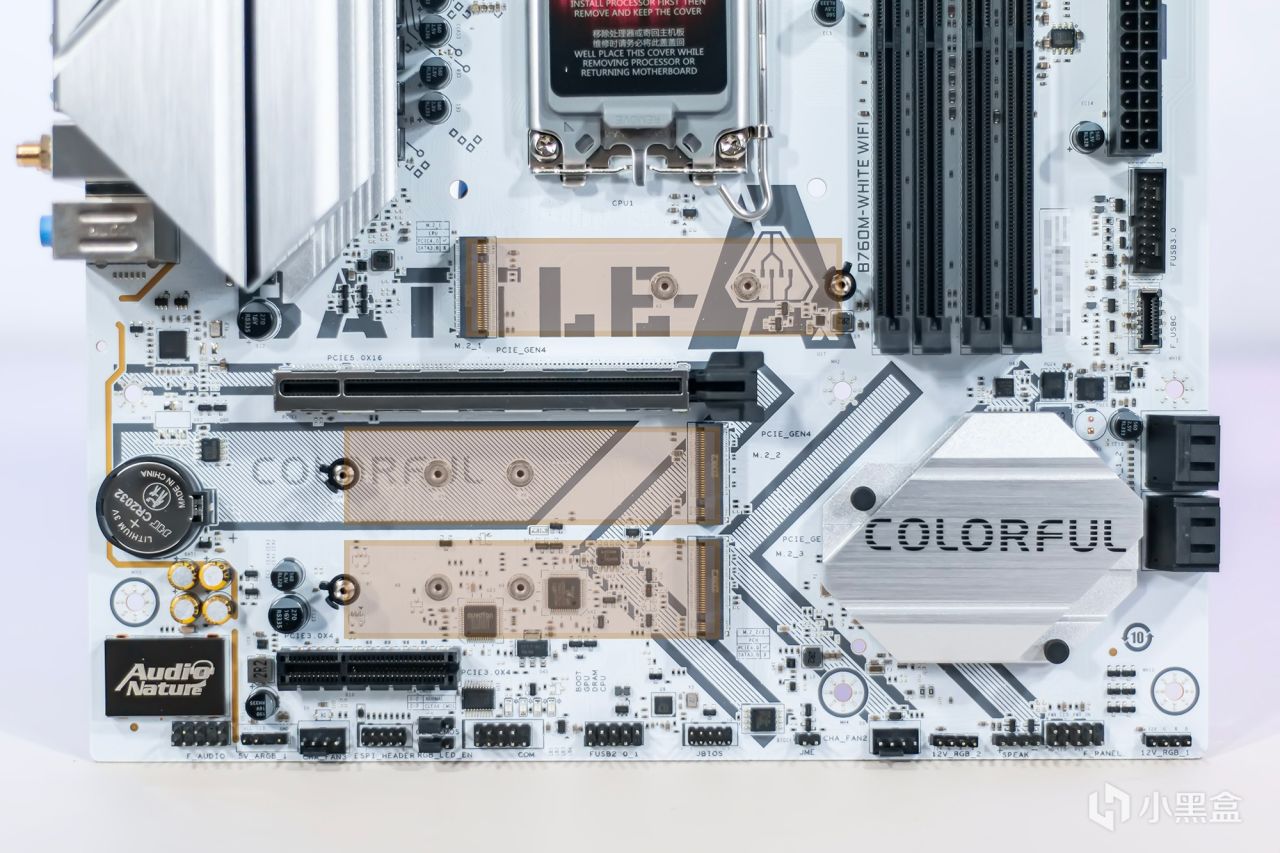

主板提供三个M.2 SSD插槽，采用便捷式卡扣设计，兼容2280、2260、2242三种尺寸规格，均支持PCIe4.0×4传输协议。第一个M.2插槽直接连接到处理器，下面两个插槽的带宽由PCH提供。所有M.2 SSD插槽都没有配备独立的散热模块。尽量选择一些自带散热片或发热较低的固态硬盘。

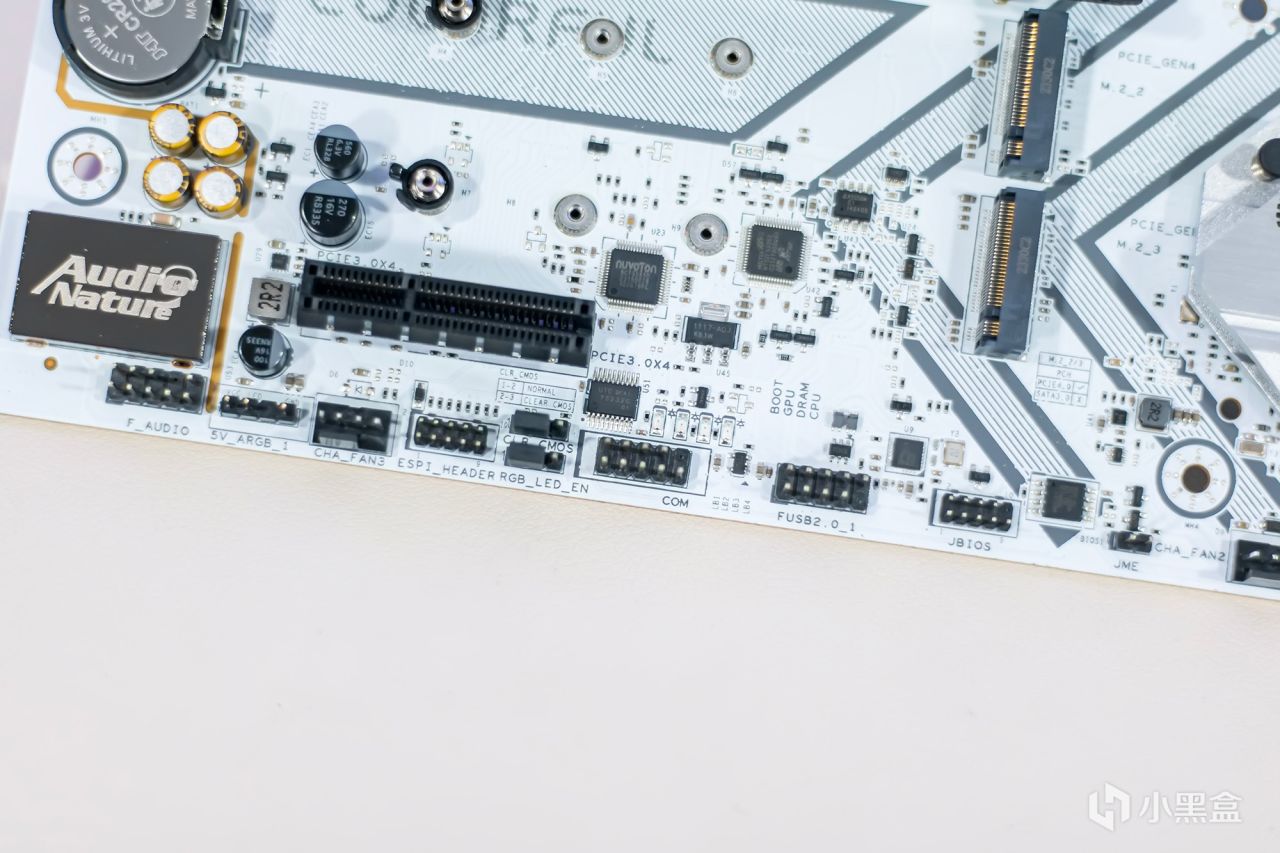

多彩的BATTLE-AX B760M-白色WIFI V20主板配备了五个冷却风扇接口，两个用于12V ARGB和5V ARGB灯，以及ME写保护、ARGB开关和清除CMOS接口。采用短跳线的操作方式，四个调试自检灯泡标有不同的组件，便于在无法启动时快速定位硬件故障。

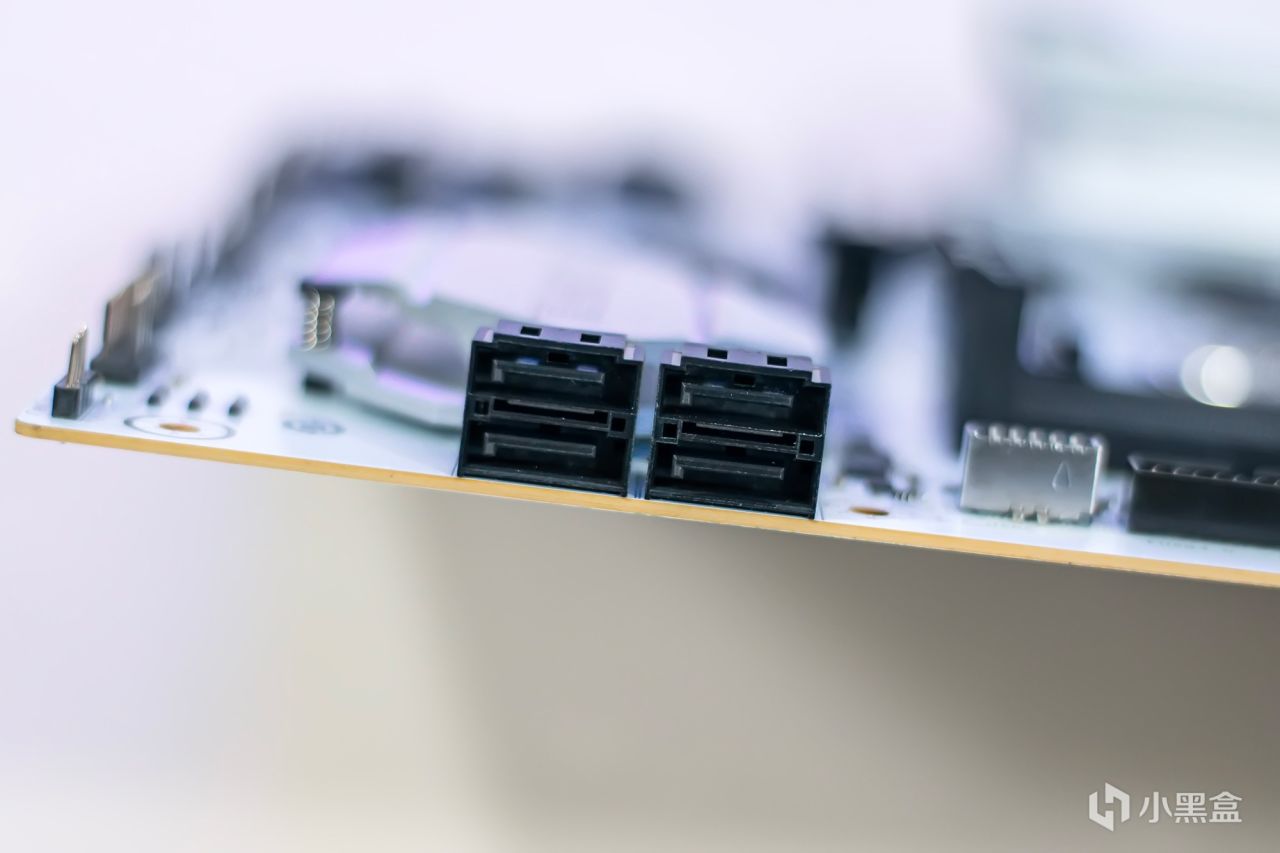

主要原因是英特尔B760芯片组的连接总线为DMI4.0*4，在传输带宽方面已经决定不能配备太多数据传输接口。最多允许四个SATA 3.0（6 Gbps）数据接口，炫彩BATTLE-AX B760M-WHITE WIFI V20主板也不例外，它支持创建RAID 0、RAID 1、RAID 5和RAID 10磁盘阵列。

主板后面的I/O接口从上到下分别是DisplayPort1.2和HDMI2.0视频输出接口，最多支持4K 60Hz画面显示，4个USB 2.0接口，1个USB 3.2 Gen 2 Type-C接口（10Gbps），2个USB 3.2 Gen 1 Type-A接口（5Gbps），2.5Gbps网络接口，Wi-Fi 6天线接口和3个音频接口。

主板搭载英特尔AX101无线网卡，支持Wi-Fi 6（802.11 ax）和蓝牙5.2连接技术，无线连接速率可达600 Mbps。纯白色的主板非常适合组装白色风格的海景房主机。因为没有MATX尺寸的白色机箱，所以在此测试中主板安装在ATX尺寸的机箱中，并且在实践中可以选择与MATX兼容的小尺寸机箱。

360水冷散热器、机箱、内存条和独立显卡都属于白色风格设计，整体效果与白色主板非常融合。特别是RGB风扇的动态灯光效果可以更好地适应纯白风主机。多彩的BATTLE-AX B760M-白色WIFI V20主板配备了LGA 1700处理器插槽，可兼容第12代、第13代和第14代英特尔酷睿处理器。

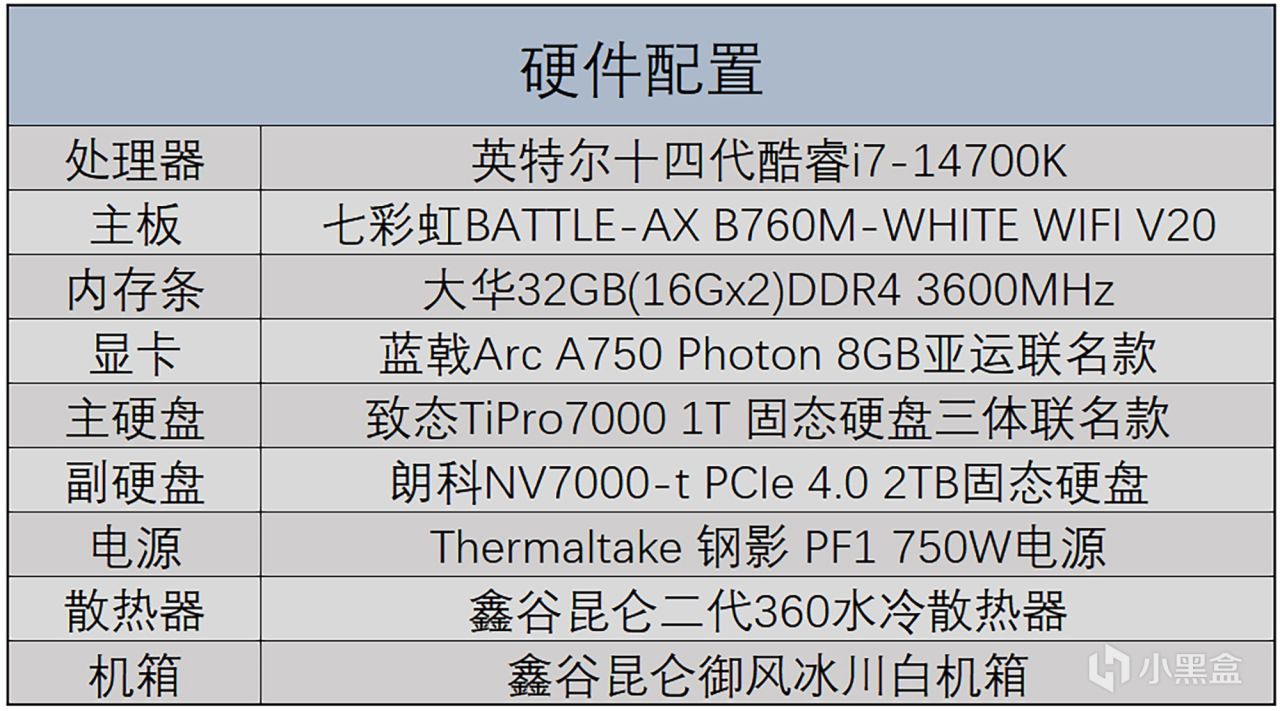

本次测试匹配的处理器为英特尔第十四代酷睿i7-14700K处理器，内置八个性能核心和十二个能效核心。三级缓存容量为30MB，睿频达到5.6GHz在第14代酷睿桌面处理器中，升级最为明显，通过增加四个能效核心略微提高了频率，但处理器的工艺技术并没有发生变化，这可以很好地测试主板的供电能力。

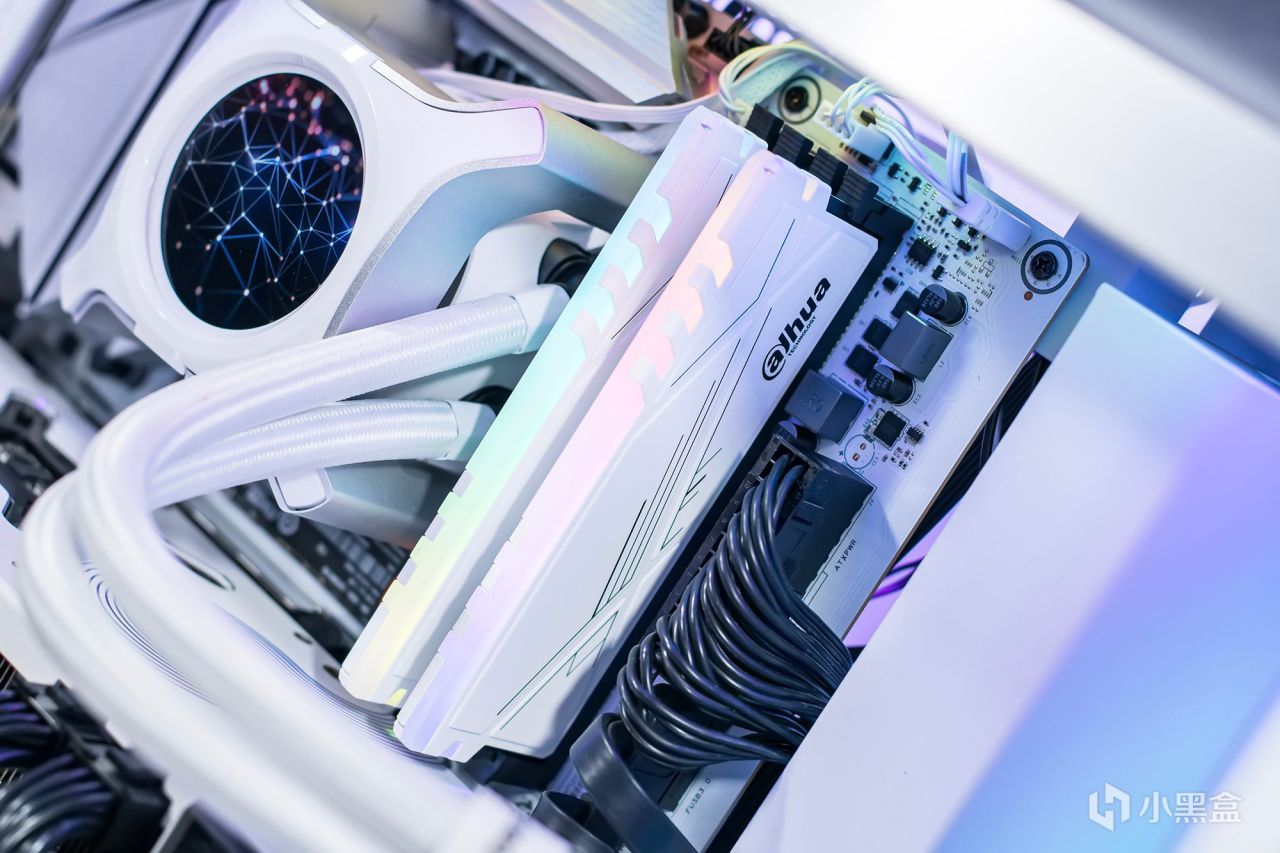

匹配的内存条是来自大华存储的C600系列内存条套装，容量为32GB（16gb×2），支持XMP2.0超频技术，运行频率为3600MHz，延迟为CL18。它采用纯白色设计，散热背心采用铝合金材质，记忆棒顶部为白色半透明导光带，可实现AURA SYNC神光同步。

独立显卡是蓝吉Arc A750亚运版的名牌显卡。外观在配色上也是白色的，还有特别的名牌设计元素。它配备了三个冷却风扇和五个镀镍冷却管，满载时可以很好地控制核心温度和噪音。目前英特尔的显卡和红绿厂的显卡差距在缩小，性能可以媲美RTX4060，性价比很高。

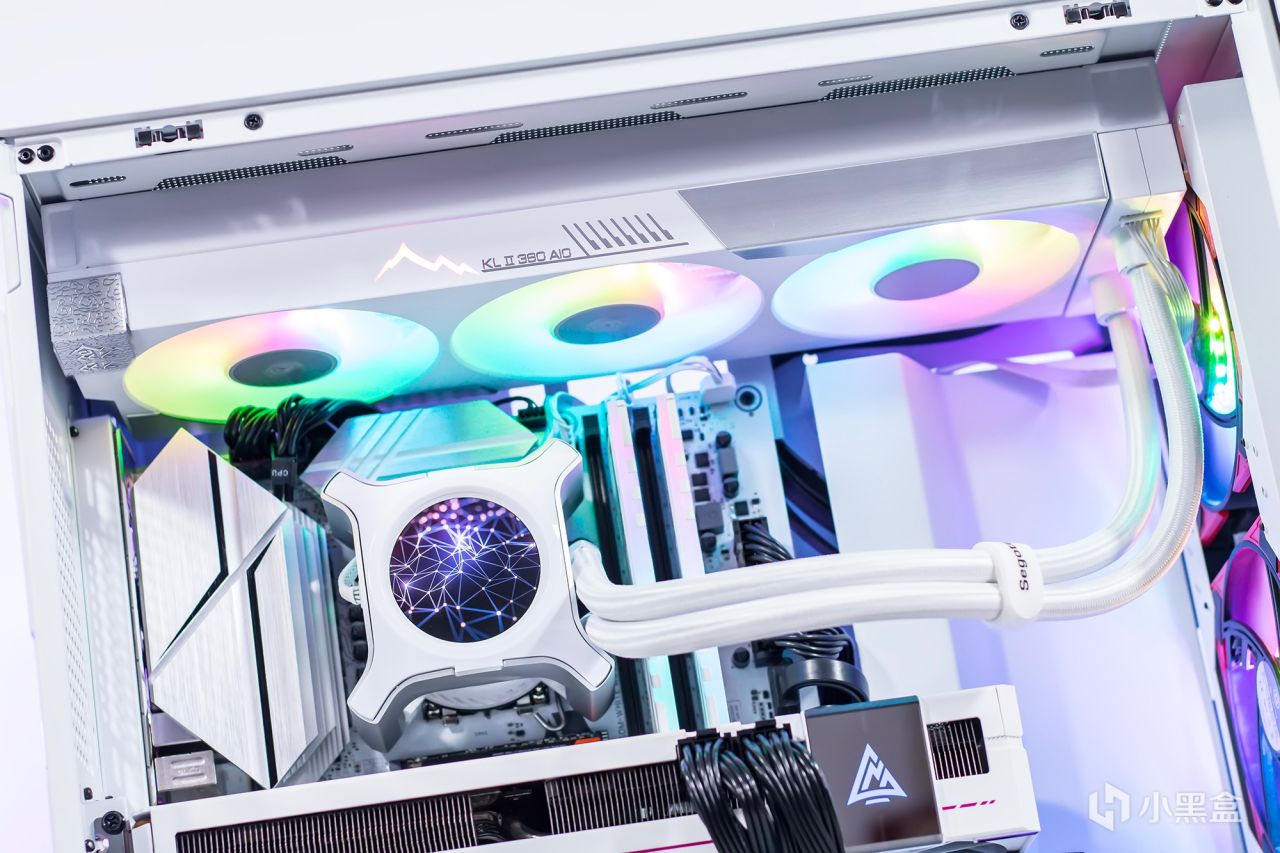

为了抑制14700K处理器的热量，不受热量的影响，使用了新谷昆仑第二代360水冷散热器，该散热器采用纯白外观和一体式散热风扇设计，并配备了2.1英寸液晶屏，可显示处理器的运行状态和视频图片。标称散热功耗为320W，可以满足旗舰处理器的散热需求。

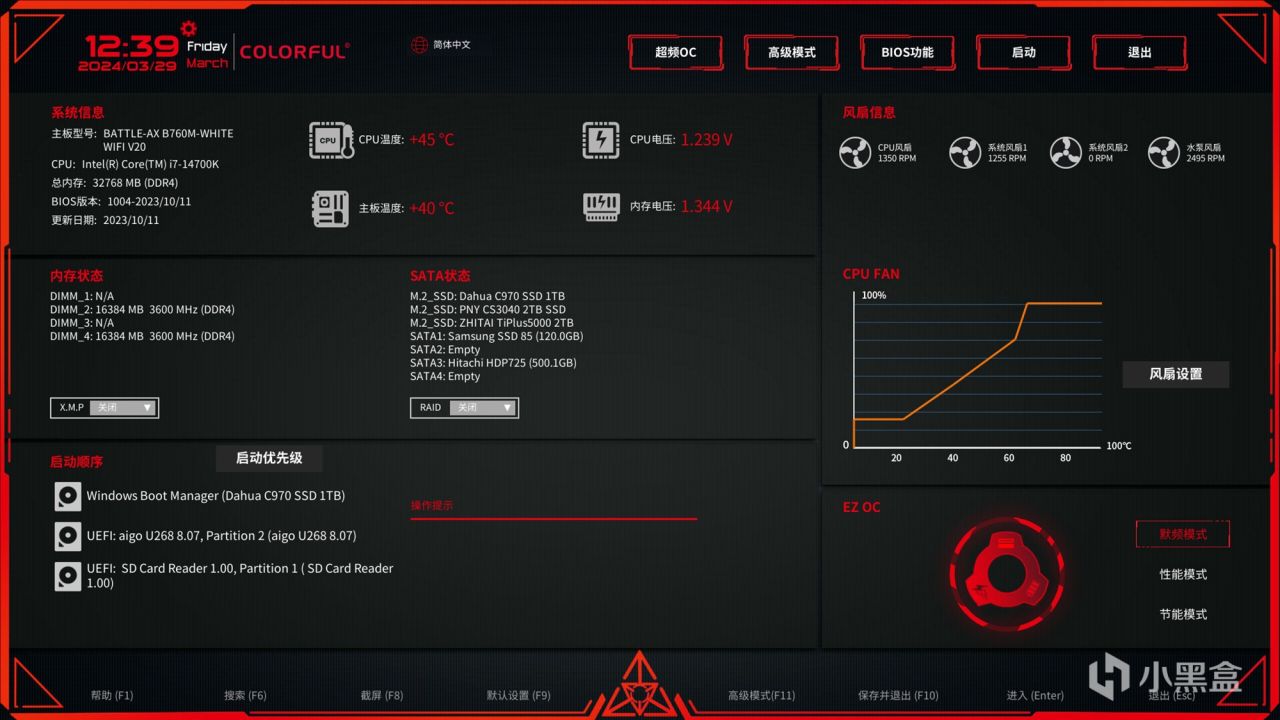

开机需要进入BIOS进行相应的设置。这一次，它是在BIOS的1004版本中测试的。新版BIOS与第14代处理器兼容。整个BIOS界面仍然采用了多彩的设计风格。在主界面中，可以查看存储芯片、处理器、硬盘和散热风扇等设备的状态，为用户提供静音模式、性能模式和节能模式，以便快速切换。

因为主板的默认风扇曲线更激进，如果它追求静音运行，可以适当调整风扇供应曲线。B760提供的参数没有Z790芯片组提供的丰富，因此无法调整核心数量和频率等参数。记忆棒的默认频率是2666MHz，因此有必要打开记忆棒的XMP模式，并在主界面中提供快速启用XMP的项目。更多参数可以在超频OC界面修改。

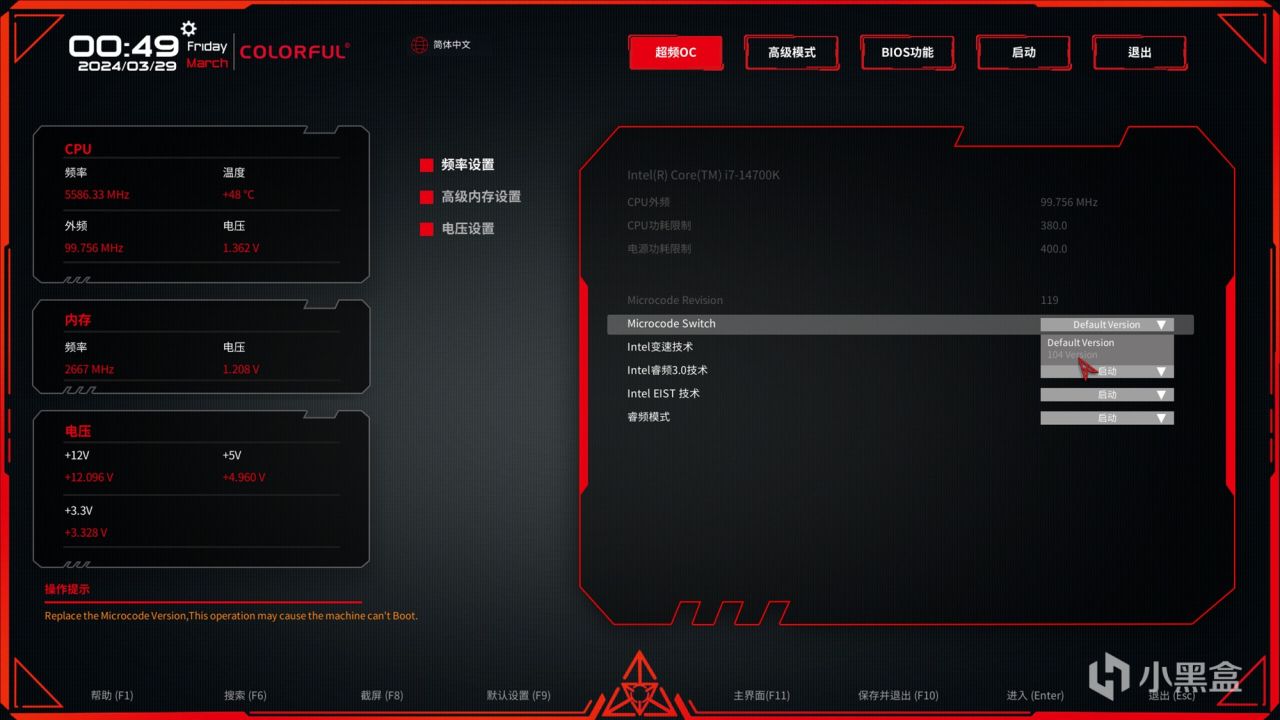

这款14700K处理器的满载功耗相当高，B760主板的默认电压较高，因此很容易因高温而被迫以较低的频率运行。主板BIOS中加入了微码切换，支持104微码模式，主要用于适当降低处理器的核心电压，解决处理器默认核心电压高导致满载温度高的问题。

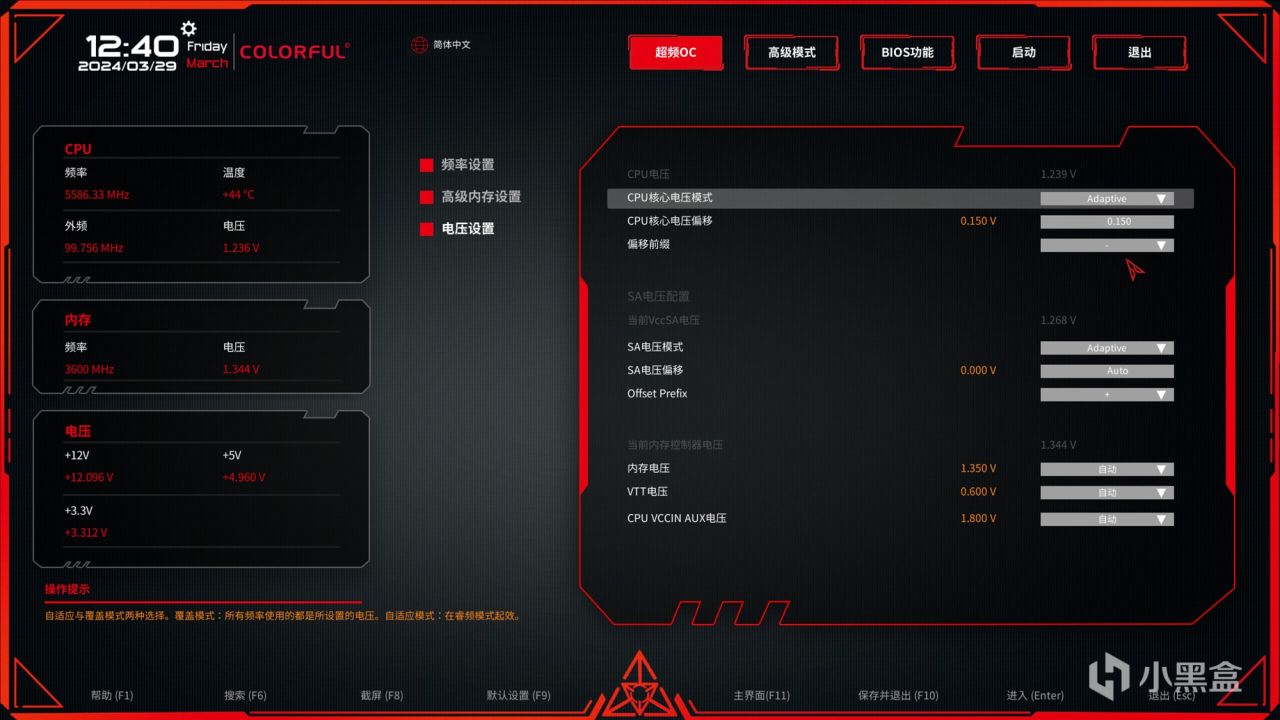

当启用104微码模式时，仍然需要适当调整内核电压参数以达到效果，并且调整过程相对简单。在CPU核心电压中选择自适应模式，将偏移前缀设置为“-”，然后根据处理器的物理状况手动输入偏移电压值。如果身体条件非常好，可以设置为0.15，身体条件也可以设置为0.1。

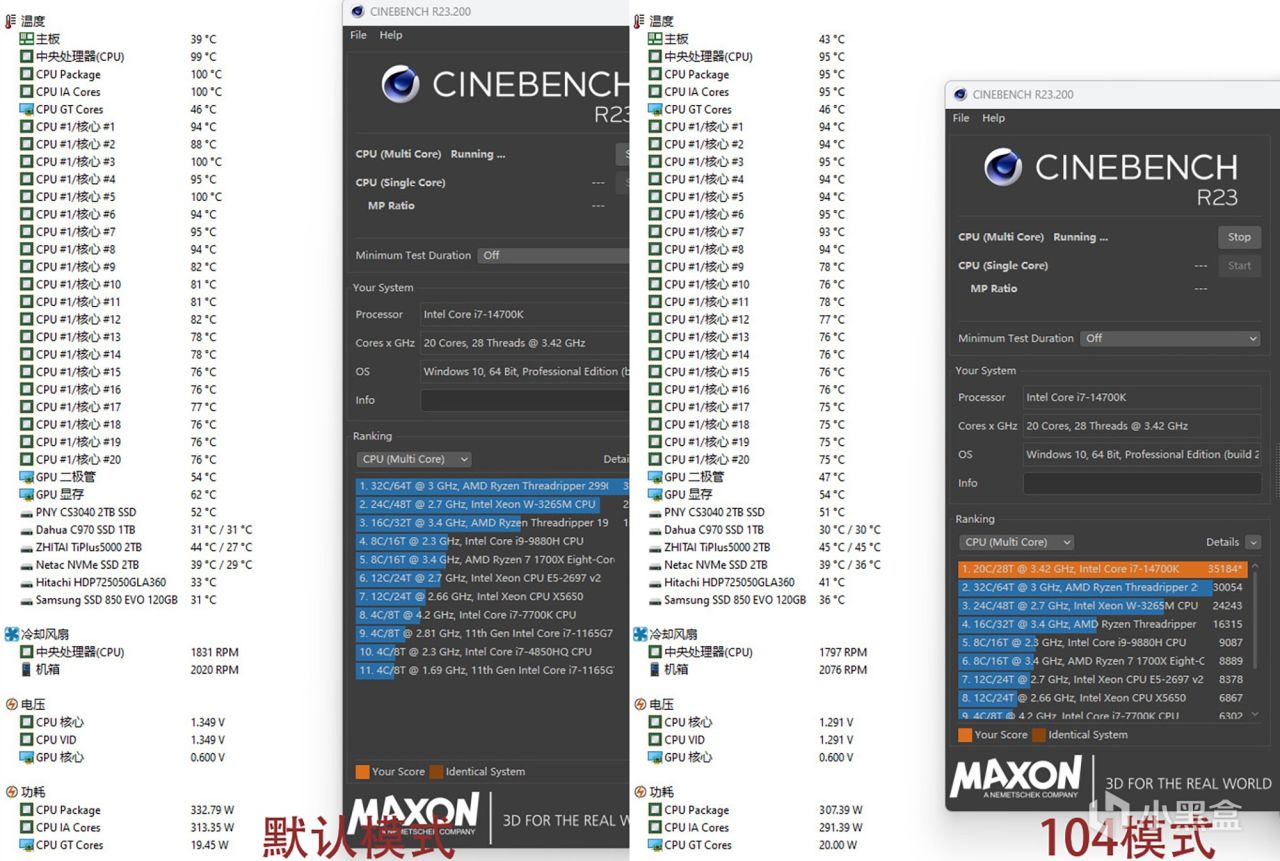

默认微码模式下的内核电压相当高。比如这款i7-14700K处理器满载电压达到1.35V，导致满载功耗飙升至332W，核心温度达到100℃，直接触碰温度墙降频。开启104微码后，满载核心电压降至1.29V，功耗也降至307W，核心温度也在不降频的情况下下降。

设置好电压参数后，需要进行适当的烤机压力测试，以验证硬件系统是否可以连续稳定地运行。经过一段时间的试用，处理器在降低0.120v电压后可以以更稳定的频率运行，尤其是在满载功耗降至300W时，水冷散热器可以承受14700K K的满载输出。本次性能测试在104微码模式下进行。

对于104微码稳定性烘焙机的压力测试，建议运行CineBench R23 30分钟。如果长时间没有报告错误，则意味着稳定。在接下来的基准性能测试中，首先运行CineBench系列渲染软件，其中R15软件多核跑分为5384，R20软件多核跑分为13371，R23软件多核跑分为35164。

在CineBench 2024的基准测试中，得分为1905，运行时功耗约为300W，性能核心的频率稳定在5.5GHz，与Z790主板相比，这款14700K处理器在colorful BATTLE-AX B760M-WHITE WIFI v 20主板上的性能基本相同，处理器完全可以发挥出应有的性能。

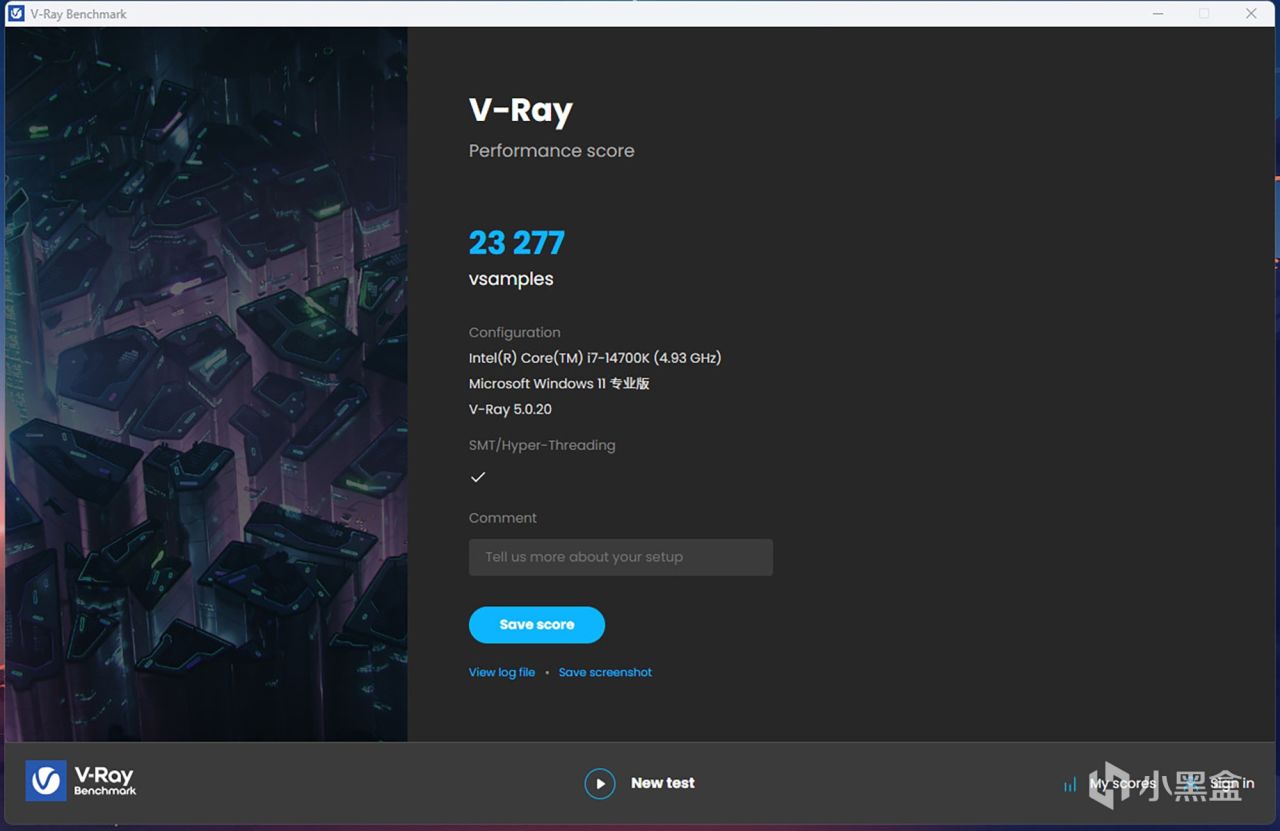

V-Ray benchmark软件提供了三个测试项目，可以分别在GPU和CPU上进行渲染测试。但是，两个GPU测试项目需要NVIDIA的显卡，因此这次只测试处理器的计算渲染。这款第14代英特尔酷睿i7-14700K处理器的得分为23277分。

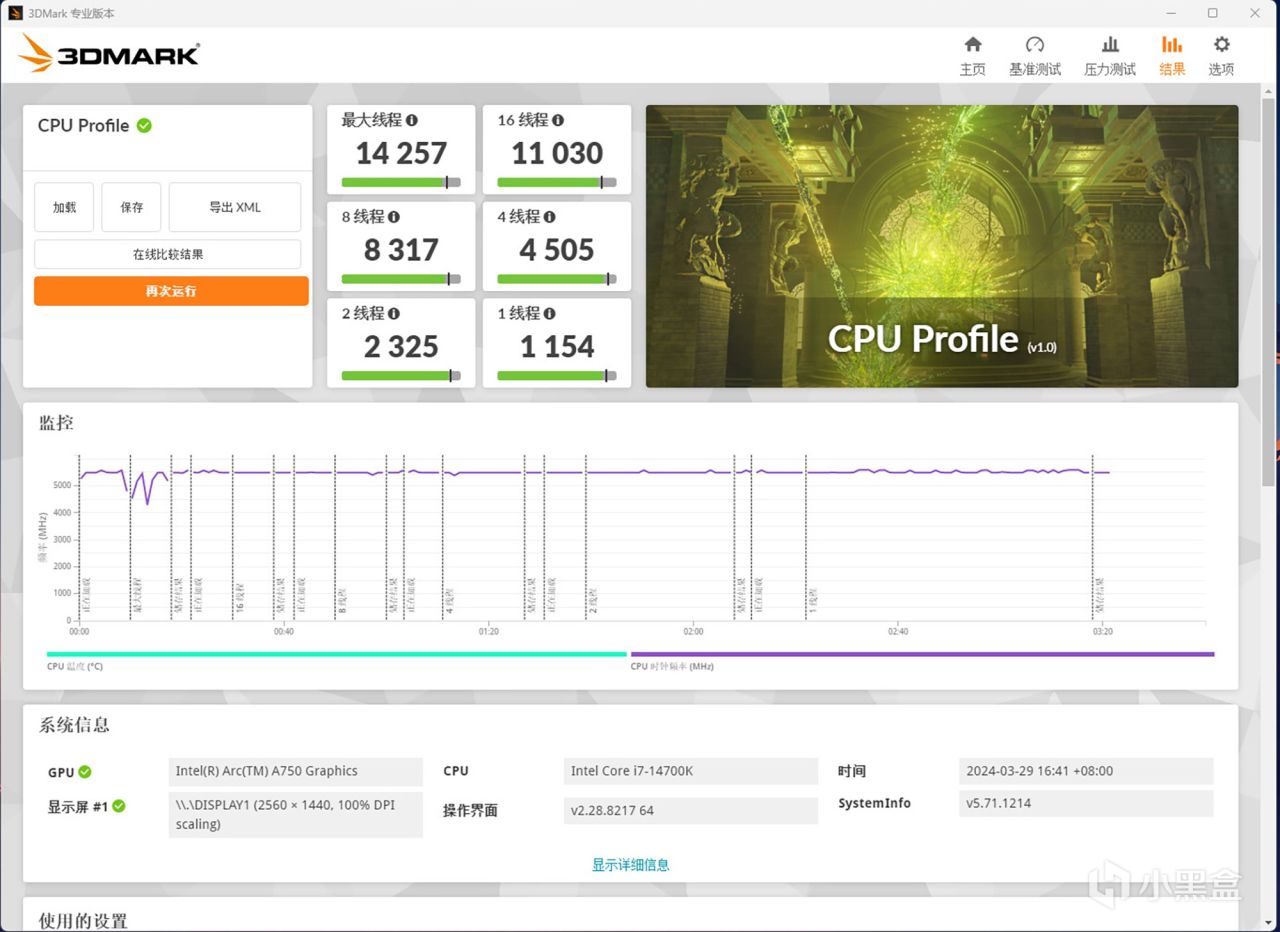

3DMark benchmark软件中的CPU Profile项目主要测试处理器在不同线程数下的性能。英特尔酷睿i7-14700K处理器的最大线程得分为14257，16线程得分为11030，2线程得分为2325，单线程得分为1154。

主板上安装了两条运行频率为3600MHz的DDR4内存条，时序为CL18-22-22-42，电压为1.35V .在Gear1模式下，使用AIDA64软件中的内存和缓存测试项目，内存条的实际读写分别为54，401 MB/s和50，967 MB/s，复制为52，211 MB/s，有延迟。。

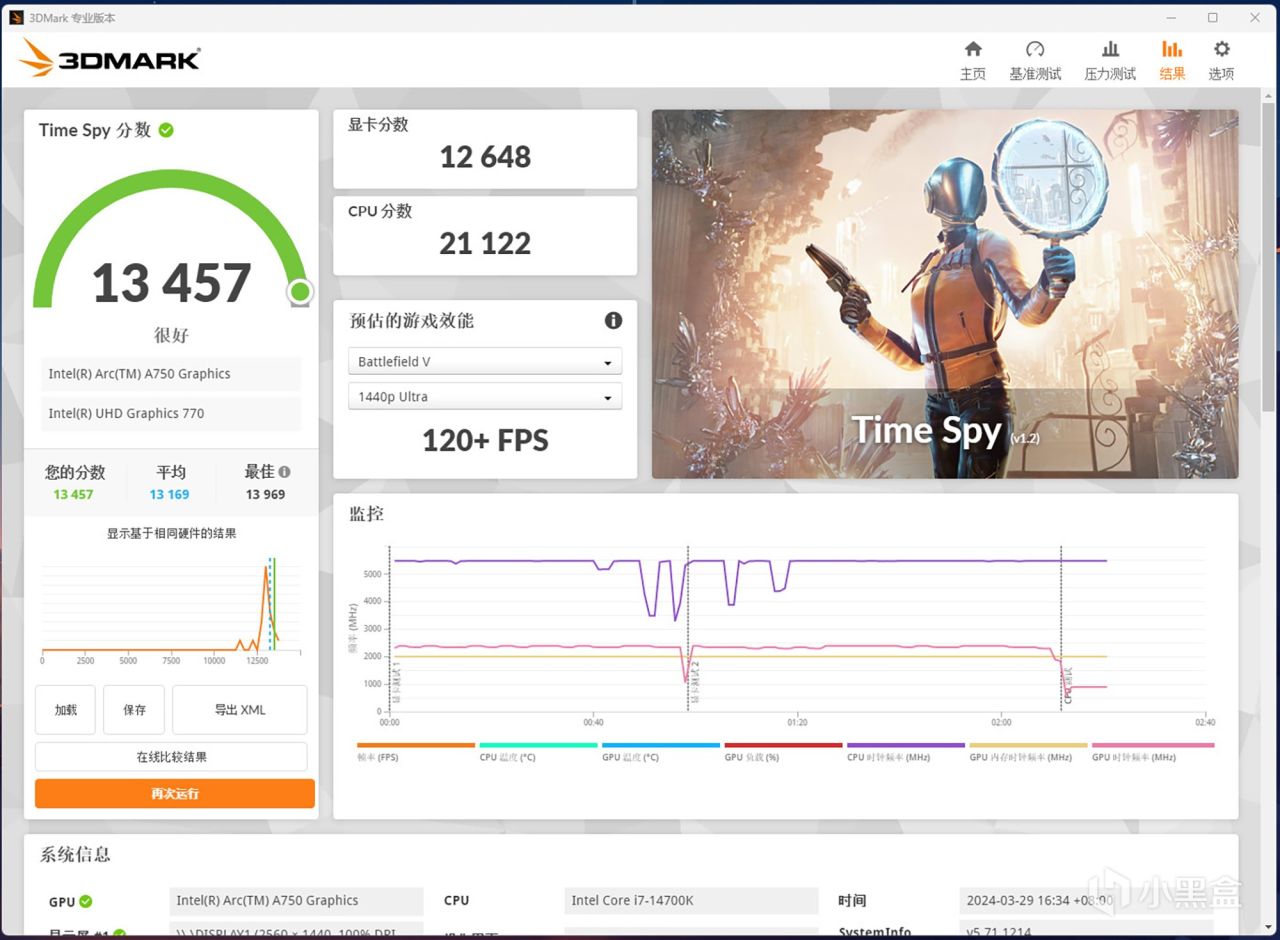

在3DMark benchmark软件中，Time Spy项目的总得分为13，457，显卡的图形得分为12，648，CPU得分为21，122。如果仅从显卡性能的角度来看，这款蓝戟Arc A750显卡的基准性能已经超过了RTX4060的水平，而且随着显卡驱动对游戏优化的成熟，竞争力会越来越大。

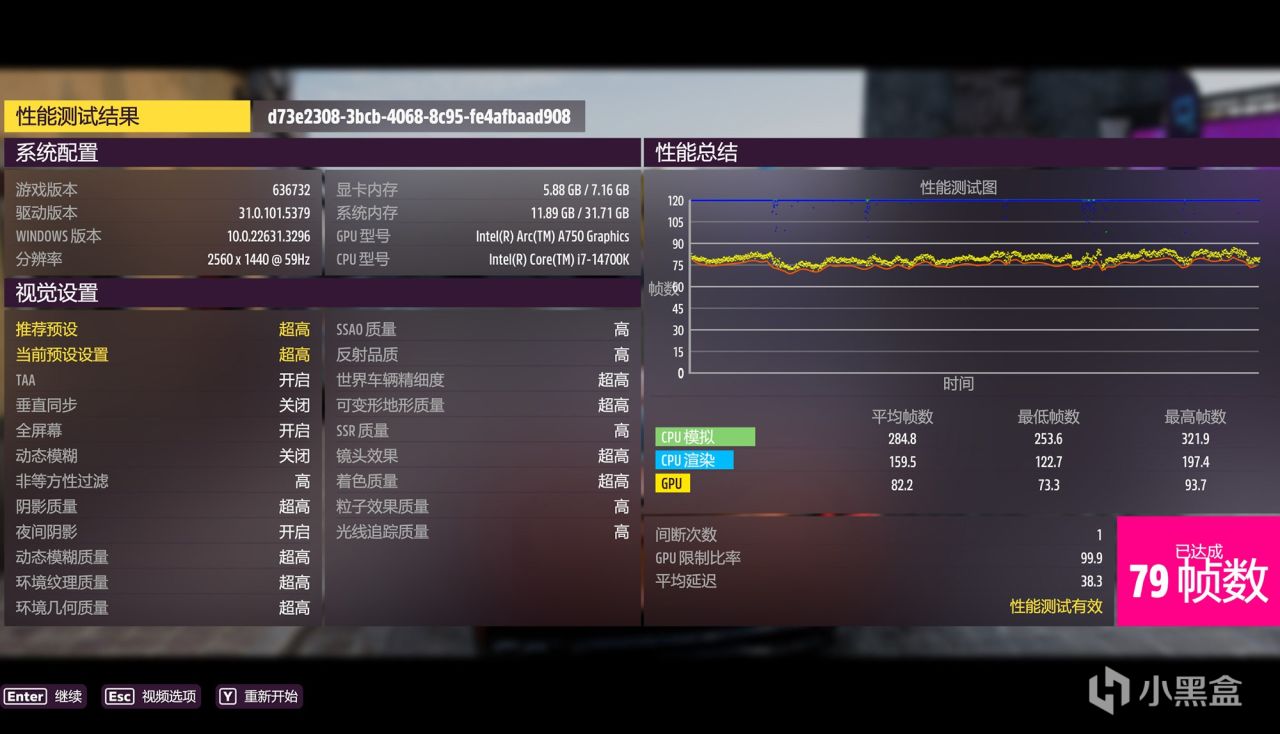

接下来进行游戏的实际性能测试，首先运行游戏《极限竞速:地平线5》。由于A750显卡仅配备8GB显存，如果将其设置为最高预设图像质量，显存占用将过高。因此，这一次，游戏屏幕被设置为预设的2K分辨率超高图像质量，打开TAA抗锯齿效果并关闭XeSS功能，实测平均游戏帧率达到79FPS。

大型游戏《赛博朋克2077》的2.12版本也是因为显存有限。在该测试中，游戏屏幕设置为预设的高质量，分辨率为2K，并且关闭了XeSS和光线追踪屏幕效果。实测平均帧率为60FPS，最低帧率为53FPS。流畅度没有问题。如果打开XeSS超采样质量文件，游戏帧率将提高到72FPS。

虽然《古墓丽影:暗影》是一款老游戏，但它支持XeSS、DLSS和光线追踪等新技术。屏幕分辨率设置为2560×1440，游戏画质直接设置为预设最高。默认情况下，光线跟踪处于关闭状态。通过使用游戏自带的benchmark测试，实测平均帧率为83FPS，在不开启XeSS超级采样功能的情况下也能流畅游戏。

大型多人在线吃鸡游戏《PUBG》采用了预设的超高画质设置。游戏场景为艾伦格子地图，游戏在野外场景的平均帧率约为87FPS。如果使用高刷新率的屏幕，则可以将游戏设置为质感、抗锯齿和视觉距离三种极端画面效果，游戏的帧率将提高到140FPS。

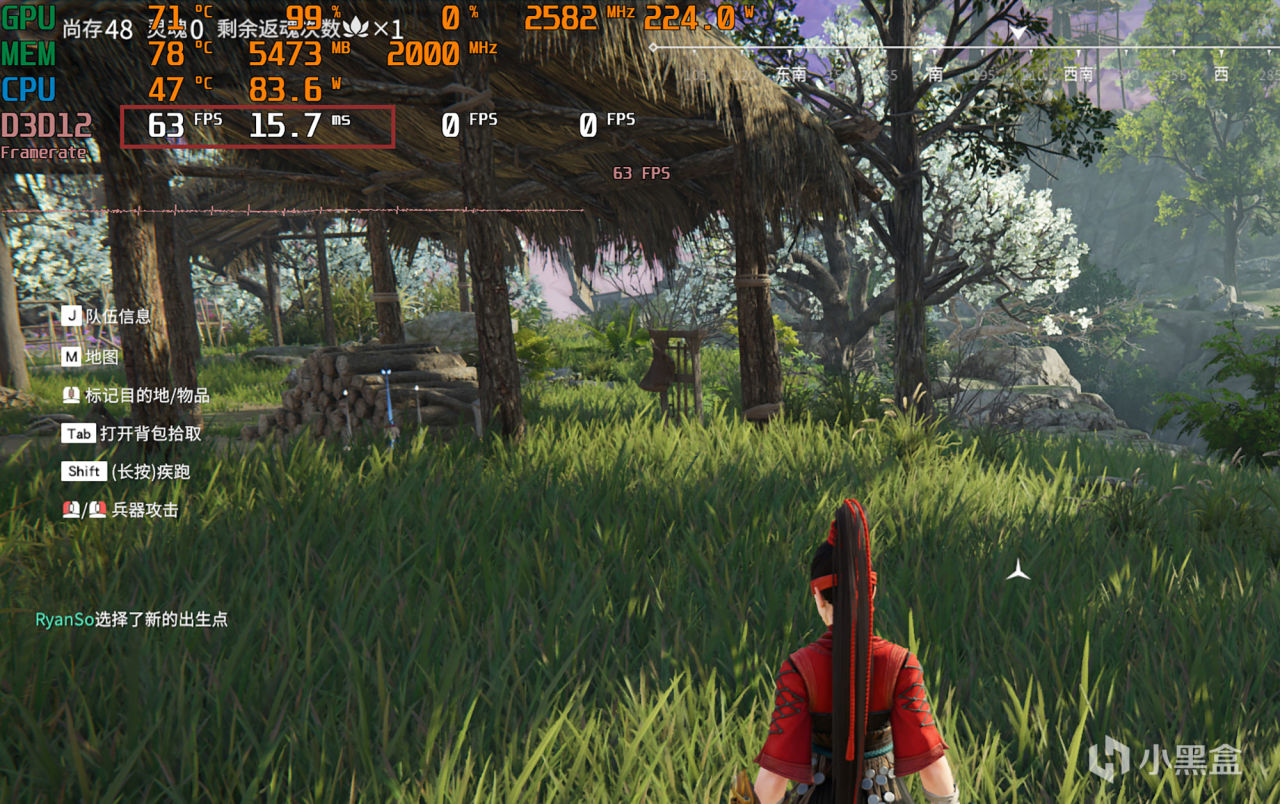

大型武侠版多人吃鸡游戏“永不抢劫”在DX12模式下的平均帧率为63FPS，游戏设置为预设的高画质，已超过60帧的平滑基线。即使在多人混战期间，画面也不会卡顿。如果游戏设置为预设的高画质，游戏的帧率将提高到82FPS。

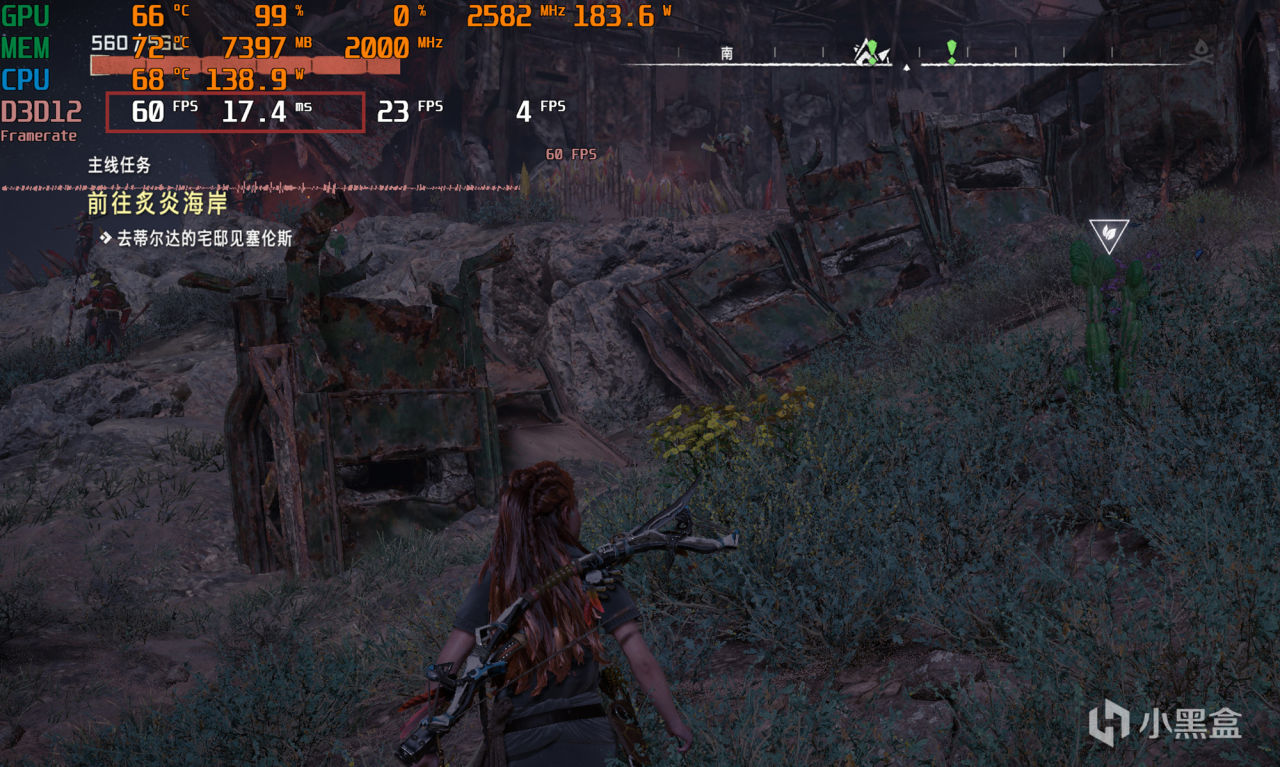

最新的大型游戏《地平线:西部绝境》，其画面效果确实令人钦佩，对硬件渲染性能的要求也很高，尤其是这款超大型开放地图游戏。在预设的中等图像质量和关闭XeSS的情况下，帧率可以达到60FPS。如果开启预设的高画质，视频内存将被过多占用，游戏的平均帧率将降至50FPS。

游戏性能测试到此结束。最后对主板进行了烤机压力测试。单独烘焙i7-14700K处理器时，满载功耗达到了304W W，主板可以持续稳定地为处理器供电，不存在过热降频的现象。测试过程中，室温约为28℃，核心温度保持在95℃左右。这款鑫谷昆仑第二代360水冷散热器可以完全抑制处理器的热量，而不会触及温度墙和降频。

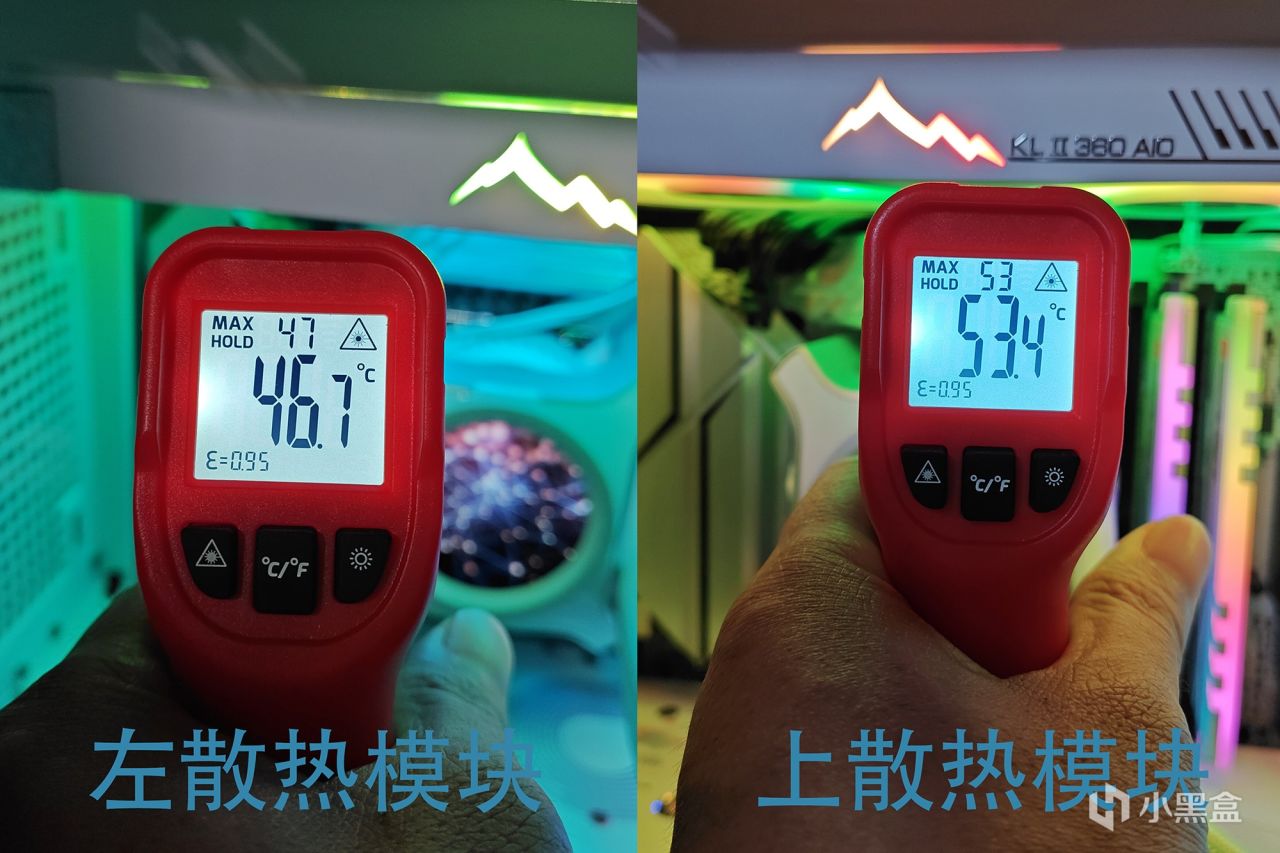

主板的电源模块可能没有配备温度传感器，并且在测试软件中没有找到相应的值，因此只能通过红外温度计测量散热模块的温度。当处理器满载时，左侧和上部散热模块的表面温度分别为46.7℃和53.4℃，主要是因为水冷散热器的水冷头内置风扇辅助散热，降低了电源模块的温度。

一般性评论:

炫彩BATTLE-AX B760M-白色WIFI V20主板采用白色外观设计，纯白色PCB板和银白色散热装甲加持，让想要组装一台白色海景房主机的玩家难以拒绝。得益于12+1+1相数字供电设计方案，完全可以满足i7-14700K处理器的满载供电需求，应付该级别以下的处理器绰绰有余。铝合金散热模块提供出色的散热效率，确保长期稳定供电，主板支持104微码功能，进一步控制处理器的核心电压，以实现处理器满载功耗和发热之间的相对平衡。

主板具有相当好的可扩展性。它配备了四个DDR4内存插槽，支持双通道和XMP2.0技术，支持4800 MHz（OC）运行频率，最大内存容量为128GB。DDR4具有明显的优势，即可以有效降低安装成本。主板还有三个PCIe4.0 M.2固态硬盘接口和四个SATA3.0接口。内置WiFi 6无线网卡和2.5G有线网卡，相信可以满足大多数用户的扩展需求。由于成本限制，没有增加散热模块，因此尽量选择一些低发热或自带散热器的高性能固态硬盘。尽管如此，作为B760的一款成本相对较低的MATX主板，在保证其稳定扎实的供电能力并充分发挥其核心性能的前提下，其他配置细节选择得当，完全不会对日常使用产生负面影响，为玩家提供了一个颜值与性价比俱佳的选择。
